CHỌN CÔNG SUẤT MÁY BƠM HỆ THỐNG TƯỚI

Chọn công suất bơm cho hệ thống tưới khá khó nhưng quan trọng trong việc thiết kế hệ thống tưới tự động. Chọn máy bơm đúng giúp hệ thống hoạt động tốt, hiệu quả và ngược lại.

Ở bài viết này, chúng tôi có đưa ra công thức tính công suất bơm cơ bản để bà con tham khảo và có thể tự tính toán, chọn mua bơm.

Tuy nhiên, những hệ thống tưới tự động phức tạp… bà con có thể cần nhờ tới độ ngũ chuyên gia hỗ trợ. Nhà bè agri với hệ thống Văn phòng, NPP toàn quốc có thể hỗ trợ bà con hoàn toàn miễn phí.

Áp suất:

Lưu lượng:

Hiệu suất bơm:

Hiệu suất motor:

Công suất yếu cầu truyền tới bơm (Brake Horsepower):

Tổng công Motor (Total Power Requirements):

Một số công thức liên quan:

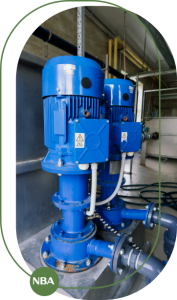

Chọn công suất máy bơm cho hệ thống tưới tự động

Tham khảo Công thức tính toán chọn máy bơm cho hệ thống tưới.

Việc lựa chon công suất máy bơm là yếu tố hết sức quan trọng, nó đảm bảo cung cấp cho hệ thống tưới đủ lưu lượng, đủ áp suất và tiết kiệm chi phí trong quá trình vận hành.

Để chọn công suất máy bơm cho hệ thống tưới, thường chúng ta phải căn cứ vào một số yếu tố chính sau đây:

Xác định lưu lượng nước một lần tưới

Giả sử chúng ta tưới sầu riêng tự động diện tích 1ha bằng béc tưới Driptec DR09. Lưu lượng 50lít 3/giờ.

Chúng ta có thể tham khảo bảng tính sau:

Trả lời câu hỏi nên chọn béc 30 lít, 50 lít hay 100 lít/giờ
Giả thuyết: Hình thức tưới gốc
Diện tích (100x100m)	m2	10,000.00
Khoảng cách hàng	mét	8.00
Số hàng cây	hàng	12.00
Khoảng cách cây	mét	8.00
Số cây trên hàng	cây	12.00
Tổng số cây	cây	144.00
Tổng số béc tưới (giả sử 1 cây 1 béc)	béc	144.00
Chọn bán kính tưới (vùng rễ phát triển)	mét	2.00
Diện tích tưới ướt	m2	12.56
Nhu cầu nước tưới	mm/lần tưới	10.00
Lưu lượng nước tưới mỗi cây	lít/lần tưới	125.60
Giả sử chúng ta cần tưới 1 lần hết vườn
Vậy lưu lượng bơm phải đạt	m3/giờ	18.09

Tuy nhiên, khi cây phát triển, mỗi cây cần gắn 2 tới 3 béc. Khi đó chúng ta cần phải chia nhỏ các van tưới hoặc nâng công suất bơm.

2. Tính áp suất nước

Mọi thiết bị tưới đều cần một mức áp suất nhất định để có thể hoạt động. Giả sử béc Driptec DR09 nói trên cần cung cấp mức áp suất 2.0bar để hoạt động tối ưu. Đồng thời tổn thất áp suất^(*) trên hệ thống đường ống là 0,3bar; áp suất tổn hao áp suất qua lọc là 0.2bar; đất dốc lên 5m (tương đương 0.5bar). Vậy máy bơm cần tạo ra áp suất tối thiểu là: 2.0bar + 0.3bar 0.2bar + 0.5bar = 3.0 bar (tương đương cột áp 30.0m).

Từ 2 phân tích trên, chúng ta cần chọn máy bơm có công suất đủ lớn để bơm tạo áp suất 3.0 bar tại lưu lượng hoạt động 18m³/giờ.

3. Xác định hiệu suất bơm (hệ số an toàn)

Trên thực tế, khi tính công suất bơm, chúng ta cần xem xét tới hiệu suất bơm, (đến hệ số an toàn), hay có thể hiểu là bơm không thể đạt hiệu suất 100%, hoặc cách khác là cần nhân lên với một hệ số an toàn để đảm bảo không bị hụt công suất.

Giả thuyết thêm rằng, máy bơm hoạt động ở mức 75% hiệu suất thiết kế.

4. Tính công suất bơm cho hệ thống tưới

Với giả thuyết Lưu lượng 18m3/giờ

Cột áp 3.0bar

Hiệu suất hoạt động của bơm đạt 75%.

Vậy chúng ta có thể chọn bơm có công suất ~3.0HP.

Một số yếu tố khác ảnh hưởng tới việc chọn công suất bơm

Tuy nhiên phân tích ở trên là chưa đủ bởi còn phụ thuộc vào các yếu tố dưới đây:

5. Nguồn điện

Nếu là nguồn điện 1 pha (nguồn điện ta sử dụng cho sinh hoạt hàng ngày) thì có thể chỉ chạy được máy bơm tối đa 3HP. (tuy nhiên, hiện nay đã có một số hãng sản xuất tới công suất 5HP có thể dùng điện 1 pha)

4. Loại máy bơm

Hiện có nhiều loại bơm như bơm Hỏa tiễn, bơm ngang, bơm trục đứng, bơm đa tầng cánh… căn cứ vào yêu cầu về lưu lượng, cột áp (áp suất) ở mục 1). và 2). sau đó tra biểu đồ hoạt động của máy bơm để từ đó chọn công suất máy bơm phù hợp.

5. Với máy bơm dầu.

Ngược lại, trường hợp máy bơm dầu, hoặc máy bơm không có chỉ số kỹ thuật (có thể máy tự cuốn, máy cuốn lại…): bà con có thể dò ngược bằng cách sử dụng kết hợp đồng hồ đo lưu lượng và đồng hồ đo áp suất. Cách dò:

Đằng sau đồng hồ đo lưu lượng bà con lắp một van xả nước để điều chỉnh mức xả khác nhau. Trước đồng hồ lưu lượng đặt đồng hồ đo áp suất.

Trong quá trình điều chỉnh van xả nước, bà con quan sát kim đồng hồ đo áp suất. Khi đồng hồ đo áp chỉ vạch 3.75bar thì dừng lại, sau đó quan sát đồng hồ đo lưu lượng và xác định xem 1 giờ bơm được bao nhiêu m³, từ đó xác định được máy bơm sẽ chạy được bao nhiêu béc, bao nhiêu diện tích.

Ngoài ra, bà con có thể liên hệ với Nhà Bè Agri để tính toán và lựa chọn máy bơm dựa vào những đặc thù riêng của mỗi trường hợp.

Chúng tôi luôn khuyến khích bà con lắp đồng hồ đo áp suất cho hệ thống tưới của mình.

(*) Tổn thất áp suất: trong quá trình nước lưu chuyển trong thành ống sẽ gây ra một phần áp lực nước bị mất đi gọi là tổn thất áp. Tổn thất áp ít hay nhiều phụ thuộc vào nhiều yếu tố: chiều dài của hệ thống ống dẫn – ống càng dài tổn thất càng lớn; độ nghiêng của hệ thống ống – ống càng dốc lên tổn thất càng lớn; chất liệu ống dẫn – ống càng trơn tổn thất càng ít; cỡ ống – ống càng lớn tổn thất càng ít; lưu lượng nước – lưu lượng lớn tổn thất nhiều.
