Tủ Điện Năng Lượng Mặt Trời: Bảo Vệ & Tối Ưu Hệ Thống Điện Mặt Trời Của Bạn

Tủ điện năng lượng mặt trời là một thành phần thiết yếu, đóng vai trò “người bảo vệ” và “bộ điều khiển” trung tâm trong mọi hệ thống điện mặt trời, từ quy mô hộ gia đình đến các dự án công nghiệp lớn. Không chỉ đơn thuần là nơi chứa các thiết bị điện, tủ điện năng lượng mặt trời còn là trung tâm điều phối, giám sát và đảm bảo an toàn tối đa cho toàn bộ hệ thống. Với tủ điện chất lượng, hệ thống của bạn sẽ vận hành ổn định, bền bỉ và hiệu quả trong mọi điều kiện.

Tủ điện năng lượng mặt trời bao gồm các thành phần chính như bộ điều khiển, bộ bảo vệ quá dòng và quá áp, bộ giảm áp, các cầu chì và bộ chuyển đổi điện áp. Các thành phần này được sắp xếp và gắn vào một tủ điện có kích thước phù hợp để dễ dàng lắp đặt và vận hành.

Nguyên Lý Hoạt Động Của Tủ Điện Năng Lượng Mặt Trời

Tủ điện năng lượng mặt trời hoạt động dựa trên nguyên lý tập trung, bảo vệ và phân phối dòng điện, bao gồm các bước chính:

1. Thu nhận và bảo vệ dòng điện từ pin: Dòng điện một chiều (DC) được tạo ra từ các tấm pin năng lượng mặt trời sẽ đi vào tủ điện thông qua các thiết bị bảo vệ như CB DC (aptomat một chiều), chống sét lan truyền DC (SPD DC). Các thiết bị này có nhiệm vụ ngắt mạch khi quá tải, ngắn mạch hoặc bảo vệ hệ thống khỏi các xung điện áp cao do sét gây ra.
2. Chuyển đổi DC thành AC (tại Biến tần): Dòng điện DC sau khi được bảo vệ sẽ được đưa đến biến tần (inverter), một thiết bị cốt lõi nằm bên trong hoặc ngay cạnh tủ điện, có nhiệm vụ chuyển đổi dòng DC thành dòng điện xoay chiều (AC) phù hợp với lưới điện và các thiết bị sử dụng.
3. Bảo vệ và phân phối dòng điện AC: Dòng điện AC từ biến tần sẽ tiếp tục đi qua các thiết bị bảo vệ AC như CB AC (aptomat xoay chiều), chống sét lan truyền AC (SPD AC) và công tơ hai chiều. Các thiết bị này bảo vệ phần AC của hệ thống và đo lường lượng điện sản xuất/tiêu thụ, cũng như lượng điện hòa vào lưới (đối với hệ hòa lưới).
4. Giám sát và điều khiển: Nhiều tủ điện hiện đại còn tích hợp các thiết bị giám sát như bộ điều khiển sạc (charge controller) cho hệ độc lập, các relay bảo vệ, và hệ thống giám sát từ xa (qua Internet) để theo dõi hiệu suất, phát hiện lỗi và điều khiển hệ thống từ xa.

Các Loại Tủ Điện Phổ Biến Trong Hệ Thống Điện Năng Lượng Mặt Trời

Tùy thuộc vào mô hình hệ thống điện năng lượng mặt trời, tủ điện cũng được thiết kế với các loại và chức năng khác nhau:

1. Tủ Điện DC (DC Combiner Box / DC Distribution Box)

• Mô tả: Đây là loại tủ điện nhỏ gọn, chuyên dụng để tập trung và bảo vệ dòng điện một chiều (DC) từ các chuỗi pin mặt trời trước khi đưa vào biến tần. Nó thường chứa các cầu chì (fuse) hoặc CB DC cho từng chuỗi pin, và chống sét lan truyền DC (SPD DC).
• Ưu điểm: Đảm bảo an toàn cho phía DC của hệ thống, giúp việc bảo trì và ngắt kết nối các chuỗi pin dễ dàng hơn.
• Phù hợp với: Hầu hết các hệ thống điện mặt trời, đặc biệt là các hệ thống quy mô lớn có nhiều chuỗi pin.

2. Tủ Điện AC (AC Distribution Box)

• Mô tả: Loại tủ này dùng để bảo vệ và phân phối dòng điện xoay chiều (AC) sau khi dòng điện này đi ra từ biến tần. Nó bao gồm CB AC tổng, CB nhánh, chống sét lan truyền AC (SPD AC), và thường là vị trí lắp đặt công tơ đo đếm điện năng.
• Ưu điểm: Bảo vệ các thiết bị điện trong nhà/trang trại khỏi sự cố quá tải, ngắn mạch từ phía AC của hệ thống điện mặt trời.
• Phù hợp với: Mọi hệ thống điện mặt trời, kết nối với lưới điện hoặc tải tiêu thụ AC.

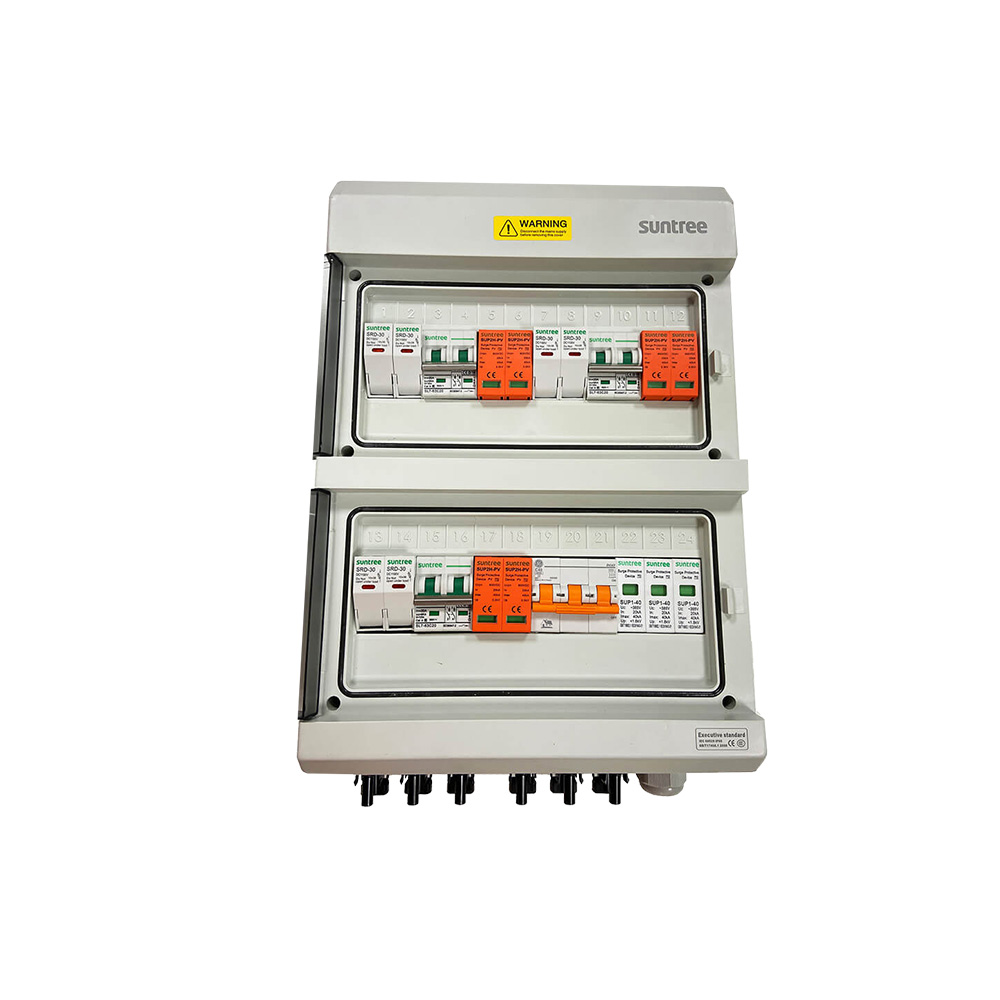

3. Tủ Điện Tổng Hợp (Combiner Box & AC Distribution Box / Main Solar Panel)

• Mô tả: Đây là loại tủ điện tích hợp, chứa cả các thiết bị bảo vệ DC và AC trong cùng một tủ. Nó thường được thiết kế cho các hệ thống nhỏ và vừa, hoặc như một tủ chính cho các hệ thống lớn.
• Ưu điểm: Tiết kiệm không gian, giảm số lượng dây dẫn và đơn giản hóa việc lắp đặt.
• Phù hợp với: Hệ thống điện mặt trời áp mái dân dụng, thương mại quy mô vừa.

4. Tủ Điện Điều Khiển Hệ Thống Độc Lập (Off-Grid System Control Panel)

• Mô tả: Loại tủ này phức tạp hơn, chuyên dùng cho hệ thống điện mặt trời độc lập. Ngoài các thiết bị bảo vệ DC và AC, nó còn chứa bộ điều khiển sạc (charge controller), ắc quy (battery bank) (hoặc vị trí kết nối), biến tần lai (hybrid inverter) và các thiết bị quản lý năng lượng khác.
• Ưu điểm: Quản lý toàn diện dòng điện từ pin, sạc/xả ắc quy, cung cấp điện cho tải và có thể tích hợp máy phát điện dự phòng.
• Phù hợp với: Các khu vực không có lưới điện, hoặc nơi cần nguồn điện dự phòng liên tục như trang trại, trạm bơm, khu vực hẻo lánh.

Giá Thành Tham Khảo Của Tủ Điện Năng Lượng Mặt Trời và Mô Hình

Giá thành của tủ điện năng lượng mặt trời phụ thuộc vào loại tủ, công suất hệ thống mà nó phục vụ, các thiết bị bảo vệ và điều khiển tích hợp bên trong, cũng như thương hiệu của các linh kiện.

Giá Tham Khảo (Chỉ mang tính chất ước tính, có thể thay đổi tùy thời điểm, thương hiệu linh kiện và nhà cung cấp):

• Tủ điện DC (Combiner Box): Thường dao động từ 1.500.000 VNĐ – 5.000.000 VNĐ tùy vào số lượng chuỗi pin và các thiết bị chống sét.
• Tủ điện AC (Distribution Box): Khoảng 2.000.000 VNĐ – 7.000.000 VNĐ tùy vào công suất biến tần và các thiết bị bảo vệ.
• Tủ điện Tổng Hợp (Integrated Box): Giá có thể từ 3.000.000 VNĐ – 10.000.000 VNĐ hoặc cao hơn cho các công suất lớn và nhiều tính năng.
• Tủ điện Điều Khiển Hệ Thống Độc Lập: Loại này có giá cao nhất, từ 10.000.000 VNĐ – vài chục triệu VNĐ hoặc hơn nữa, tùy thuộc vào công suất hệ thống, dung lượng ắc quy, loại biến tần lai và mức độ tự động hóa.
